Spritzgussschneckenzylinder: Das Herzstück der modernen Kunststoffherstellung

In der Kunststoffverarbeitung sind nur wenige Komponenten so kritisch – und werden so häufig übersehen – wie dieSpritzgussschneckenzylinder. Diese präzisionsgefertigte Baugruppe bewegt mehr als nur Material. Es schmilzt, mischt und liefert die Grundlage für jedes Kunststoffteil, das wir täglich verwenden. Da die Industrie höhere Präzision, schnellere Zyklen und nachhaltigere Abläufe verlangt, durchläuft die Schneckenzylindertechnologie eine stille, aber bedeutende Weiterentwicklung.

Die Kernfunktion des Schraubenzylinders

Jede Spritzgießmaschine funktioniert nach einem einfachen Prinzip: Sie verwandeln feste Kunststoffpellets in eine homogene geschmolzene Flüssigkeit und spritzen diese Flüssigkeit dann in eine Form. Der Schneckenzylinder ermöglicht dies in drei aufeinanderfolgenden Phasen – Plastifizieren, Sammeln und Einspritzen – und hält dabei Drücken von bis zu 2.500 bar stand.

Einfach ausgedrückt: wenn dieSchraubenzylinderist das Herzstück der Maschine, ihr Design bestimmt die Gesundheit Ihres gesamten Betriebs.

Jeder, der im Spritzguss arbeitet, weiß das: Das Schneckengehäuse ist der „Bauch“ der Maschine – der Kunststoff wird zugeführt, und ob er richtig „verdaut“ wird und gleichmäßig herauskommt, hängt ganz von dieser Komponente ab. Ein guter Schneckenzylindersatz sorgt dafür, dass Ihre Maschine über Jahre hinweg ohne größere Probleme reibungslos läuft. Wenn Sie jedoch das falsche Produkt wählen oder die Wartung vernachlässigen, kommt es im besten Fall zu fehlerhaften Produkten oder im schlimmsten Fall zu einem vollständigen Stillstand der Produktionslinie – und der Verlust besteht nicht nur in den Kosten für Ersatzteile, sondern auch in wertvoller Vorlaufzeit und Kundenvertrauen.

Warum sind Schraubenfässer so „empfindlich“?

Schneckenzylinder arbeiten unter einigen der anspruchsvollsten Produktionsbedingungen:

• Hohe Temperaturen: Die Trommeltemperaturen liegen je nach verarbeitetem Material typischerweise zwischen 150 °C und 400 °C
• Hohe Drücke: Einspritzdrücke können 1.500–2.500 bar erreichen – vergleichbar mit dem Gewicht eines Kleinwagens, der auf eine fingernagelgroße Fläche drückt
• Starker Verschleiß: Mit Glasfasern, mineralischen Füllstoffen oder Flammschutzmitteln verstärkte Materialien wirken auf Schnecken- und Zylinderoberflächen stark abrasiv – wie Sandpapier, das ständig an Metall reibt
• Korrosionsrisiken: Materialien wie PVC und POM können bei hohen Temperaturen korrosive Gase freisetzen, die einen chemischen Angriff auf die Innenwand des Fasses verursachen

Angesichts dieser harten Arbeitsbedingungen ist das Schneckengehäuse eines der am häufigsten ausgetauschten und auswahlkritischsten Verbrauchsteile an jeder Spritzgießmaschine.

Wie werden Schneckenzylinder hergestellt?

Ein Schraubzylinder sieht zwar einfach aus, sein Herstellungsprozess ist jedoch sehr anspruchsvoll.

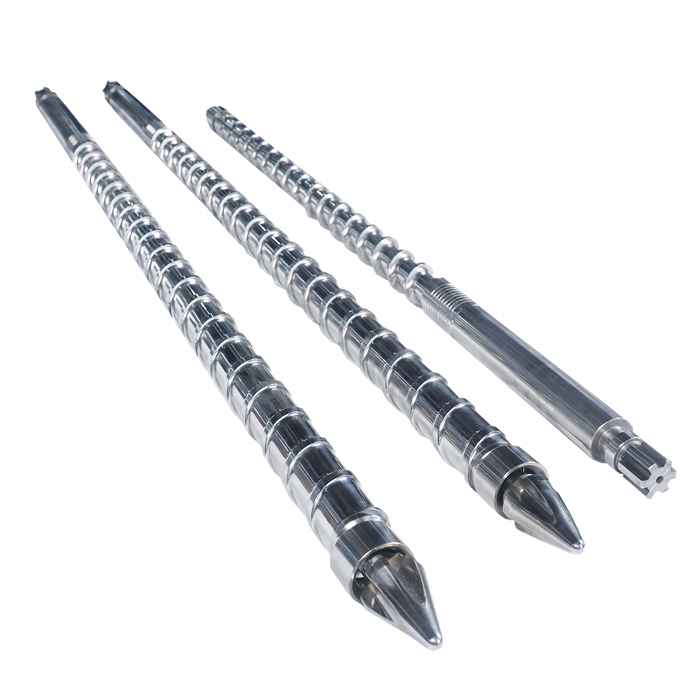

Schraubenherstellung

Schrauben werden typischerweise aus nitriertem Stahl oder pulvermetallurgischem Schnellarbeitsstahl gefertigt, durch Präzisionsdrehen und Fräsen geformt und anschließend durch Nitrieren oder Beschichtungsbehandlungen gehärtet, um die Oberflächenhärte und Verschleißfestigkeit zu verbessern. Hochwertigere Schrauben sind mit Beschichtungen aus Wolframkarbid oder einer Chrom-Nickel-Legierung beschichtet und erreichen eine Härte von bis zu HV 1200–1400 (Vickers-Härte) – mehr als doppelt so hart wie standardmäßige nitrierte Schrauben.

Fassherstellung

Die gängige Zylindertechnologie ist der Bimetall-Schleuderguss – eine verschleiß- und korrosionsbeständige Legierungsschicht (ca. 1,5–2,5 mm dick) wird durch Schleuderguss auf die Innenwand eines Standardstahlrohrs gegossen. Diese Schicht kann HRC 58–64 (Rockwell-Härte) erreichen und bietet somit eine deutlich längere Lebensdauer als Standardfässer. Obwohl dieser Trommeltyp teurer ist, ist er bei der Verarbeitung von glasfaserverstärkten oder stark abrasiven Materialien unerlässlich.

Wie wählt man den richtigen Schneckenzylinder aus? Drei goldene Regeln

Viele Käufer fragen: „Welches?“Schraubenzylinderist die beste“, aber erfahrene Techniker werden Ihnen sagen: Es gibt nicht die beste Option – nur die, die Ihren Anforderungen entspricht. Befolgen Sie diese drei praktischen Regeln:

Regel 1: Passen Sie die Schraube an Ihr Material an

Regel 2: Passen Sie die Maschinenparameter an

Schauen Sie sich nicht nur die Schnecke selbst an, sondern stellen Sie sicher, dass die Einspritzkapazität und das Verhältnis von Länge zu Durchmesser (L/D) mit Ihrer Maschine kompatibel sind.

L/D-Verhältnis: Das Verhältnis der effektiven Länge der Schnecke zum Durchmesser. Der typische Bereich liegt zwischen 18:1 und 25:1. Höhere Verhältnisse verbessern die Plastifizierungsqualität bei anspruchsvollen Materialien, verlängern aber auch die Verweilzeit der Schmelze und die Scherwärme – wärmeempfindliche Materialien können sich zersetzen.

Kompressionsverhältnis: Das Volumenänderungsverhältnis in den Förder-, Kompressions- und Dosierzonen der Schnecke. Allzweckkunststoffe verwenden normalerweise 2,5:1 bis 3,5:1; PVC und andere wärmeempfindliche Materialien benötigen niedrigere Kompressionsverhältnisse, um die Schererwärmung zu reduzieren.

Praxistipp: Schauen Sie im Zweifelsfall in Ihrem Original-Maschinenhandbuch nach oder fragen Sie direkt den Gerätehersteller – er kennt seine Maschinen am besten und kann Ihnen die zuverlässigste passende Beratung geben.

Regel 3: Betrachten Sie die Gesamtkosten, nicht nur den Kaufpreis

Schraubenzylinder-Sets kosten zwischen einigen Tausend und Zehntausenden Dollar. Erfahrene Einkäufer achten jedoch auf die Kosten pro produziertem Teil. Eine billigere Schraube, die sich innerhalb von drei Monaten abnutzt, kann tatsächlich mehr kosten als eine Premium-Schraube, die über ein Jahr hält – da Ausfallzeiten und Arbeitsaufwand für den Austausch oft den Preisunterschied übersteigen.

Tägliche Wartung: Fünf „Don’ts“

Selbst das beste Schneckenrohr wird ohne ordnungsgemäße Wartung frühzeitig ausfallen. Hier fünf praktische Tipps von erfahrenen Technikern:

1. Fangen Sie nicht kalt an. Heizen Sie die Maschine immer gründlich vor, bevor Sie sie starten. Sobald die eingestellte Temperatur erreicht ist, halten Sie sie 15–20 Minuten lang, damit sich Schnecke und Zylinder gleichmäßig ausdehnen. Wenn Sie mit einer kalten Maschine beginnen, kann eine ungleichmäßige Wärmeausdehnung dazu führen, dass die Schraube im Zylinder festsitzt – und das bedeutet, dass die Maschine vollständig zerlegt wird.

2. Lassen Sie keine Trocknungsmaterialien aus. Hygroskopische Materialien wie PA und PET müssen vor der Verarbeitung auf den angegebenen Feuchtigkeitsgehalt getrocknet werden. Feuchtigkeit bei hohen Temperaturen führt zu hydrolytischer Korrosion der Schnecke und des Zylinders – man sieht es nicht, aber der Schaden häuft sich mit der Zeit.

3. Vergessen Sie nicht, das Rückschlagventil zu überprüfen. Das Rückschlagventil (Rückschlagring) ist der am schnellsten verschleißende Teil der Schneckengruppe. Überprüfen Sie es regelmäßig und ersetzen Sie es, wenn es abgenutzt ist. Wenn es nicht richtig abdichtet, tritt beim Einspritzen Material zurück, was zu ungleichmäßigen Schussgewichten und steigenden Ausschussraten führt.

4. Lassen Sie die Schnecke nicht leer laufen. Wenn im Trichter kein Material mehr vorhanden ist, stoppen Sie die Maschine sofort oder füllen Sie das Material umgehend auf. Wenn die Schnecke im Inneren des Zylinders leer läuft, kommt es zu einem Metall-auf-Metall-Kontakt – schon nach ein paar Malen sind Schnecke und Zylinder zerstört.

5. Lassen Sie den Rostschutz beim Herunterfahren nicht außer Acht. Reinigen Sie das Fass bei längeren Ausfallzeiten (z. B. wegen Feiertagsschließungen) immer mit einem Reinigungsmittel wie PP oder PE und tragen Sie dann vor dem Versiegeln Rostschutzöl auf. Andernfalls finden Sie beim Start Rost an der Innenwand des Fasses – und Ihre Produkte werden voller schwarzer Flecken sein. Es ist die Mühe einfach nicht wert.

Wann ist es an der Zeit, Ihren Schneckenzylinder auszutauschen?

Achten Sie auf diese Warnzeichen – sie weisen darauf hin, dass es an der Zeit ist, über einen Austausch nachzudenken:

Inkonsistente Teilegewichte: Das Gewicht der Teile variiert bei gleichen Einstellungen und derselben Form erheblich

Schwarze Flecken oder gelbe Streifen auf Teilen: Das Material zersetzt sich im Inneren des Zylinders – oft ein Zeichen übermäßiger Scherwärme durch Schneckenverschleiß

Reduzierter Durchsatz: Weniger Materialausstoß bei gleicher Schneckengeschwindigkeit – bedeutet, dass die Schnecke abgenutzt und weniger effizient ist

Der Einspritzdruck steigt ungewöhnlich an: Um die gleiche Einspritzgeschwindigkeit zu erreichen, ist ein höherer Druck erforderlich – weist auf Zylinderverschleiß oder einen größeren Schneckenspiel hin

Wenn Sie eines davon entdecken, vereinbaren Sie so schnell wie möglich eine Inspektion oder einen Austausch. Bis zum Totalausfall zu warten ist weitaus teurer als ein proaktiver Austausch.
