Barriereschnecke vs. herkömmliche Schnecke: So wählen Sie einen Extrusionsersatz aus

VonEJS-Industrie

• Beginnen Sie mit dem Defekt und den Betriebsaufzeichnungen, nicht mit einer versprochenen Leistungssteigerung.
• Separate Schmelz-, Misch-, Zufuhr- und mechanische Verschleißprobleme.
• Geben Sie in der Zeichnung den Haupt- und den Sperrgang unabhängig voneinander an.
• Passen Sie den Vorschlag an den installierten Lauf, das Zuführsystem und die verfügbare Arbeitslänge an.
• Akzeptieren Sie den Austausch bei stabiler, spezifikationsgerechter Produktion im gesamten vereinbarten Betriebsbereich.

Wie konventionelle Schnecken und Barriereschnecken mit dem Schmelzen umgehen

Eine herkömmliche Dreizonenschnecke verfügt über Einzugs-, Übergangs- und Dosierabschnitte. Im Übergangsbereich teilen sich Feststoff und anfallende Schmelze den Hauptkanal. Eine Barriereschnecke fügt einen sekundären Schneckengang hinzu, der einen Teil des Schmelzabschnitts in Feststoff- und Schmelzekanäle unterteilt. Die Schmelze gelangt über den unterschnittenen Barrieregang in den Schmelzekanal, während die Feststoffe durch ihren eigenen Kanal weiterströmen.Rauwendaals Barriereschrauben-Erklärungbeschreibt diese Trennung und die wechselnde Kanalanordnung entlang der Barrierestrecke.

Bei dieser Unterscheidung handelt es sich um eine Entwurfsmethode und nicht um eine automatische Leistungsbewertung. Die Geometrie muss weiterhin zum Material, das in die Maschine gelangt, und zu den Produktionsanforderungen passen. DerVergleich des SHS-Extrusionstrainingsbehandelt Schneckendesign als Kompromiss zwischen Plastifizierungskapazität und schonender Verarbeitung und beschreibt sowohl konventionelle als auch Barrierearchitekturen.

Wenn die aktuelle Schnecke im gesamten erforderlichen Betriebsbereich ein akzeptables Produkt produziert, dokumentieren Sie diese Basislinie, bevor Sie ihre Architektur ändern. Wenn sich die Qualität nur mit steigender geforderter Rate verschlechtert, notieren Sie, wo die Verschlechterung beginnt und welche Prozesswerte sich damit ändern. Diese Beweise machen eine Designdiskussion nützlich; die Worte „hohe Leistung“ nicht.

DerKaufratgeber für EJS-Extruderschneckenzylinderdeckt den umfassenderen Spezifikations- und Austauschprozess ab. Dieser Vergleich betrifft konventionelle und Barriere-Einschneckenkonstruktionen, nicht die Wahl zwischen Ein- und Doppelschneckenmaschinen.

Lesen Sie den Barrierenabstand getrennt vom Hauptflugabstand ab

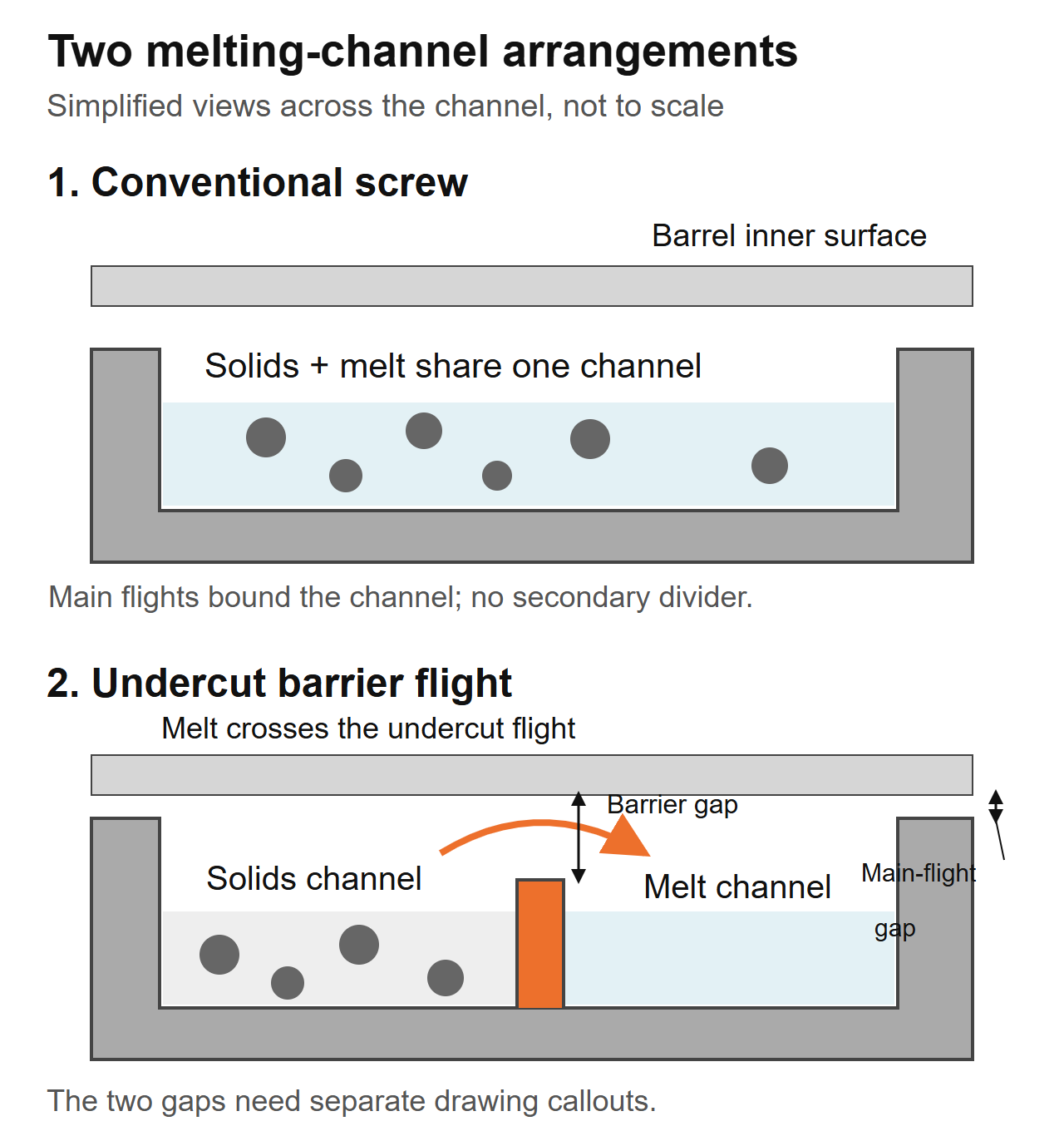

Zwei Dimensionen benötigen separate Namen. Der Hauptgangabstand ist der Spalt zwischen dem Außendurchmesser eines Hauptgangs und der Laufbohrung. Der Abstand zum Barriereflug ist die Lücke über dem sekundären Flug. Bei einer typischen hinterschnittenen Barriereanordnung hat der Sekundärsteg einen kleineren Außendurchmesser, so dass die Schmelze darüber fließen kann. Dies sind unterschiedliche Funktionen und sollten unterschiedliche Zeichnungsbeschriftungen haben.

Für einen konzentrischen Dimensionsvergleich beträgt das Radialspiel:

Radialspiel = (Laufbohrungsdurchmesser − relevanter Flugdurchmesser) / 2

Diese Berechnung beschreibt das nominale Verhältnis zwischen den Durchmessern. Es ermittelt nicht den kleinsten lokalen Spalt in einer exzentrischen, beschädigten oder falsch ausgerichteten Baugruppe oder das Laufspiel bei Verarbeitungstemperatur.

Ein Maßbeispiel, keine Bearbeitungsempfehlung

Nehmen Sie an der zu vergleichenden Stelle eine Laufbohrung von 90,10 mm, einen Hauptgangdurchmesser von 90,00 mm und einen Barriereflugdurchmesser von 89,30 mm an. Das resultierende Hauptradialspiel beträgt 0,05 mm; Der radiale Abstand zwischen der Barriere und dem Steg beträgt 0,40 mm. Diese angenommenen Werte erklären die Arithmetik und stellen keine spezifizierten Toleranzen für ein EJS-Produkt dar.

Ein Zitat, in dem nur „Flugfreiheit“ angegeben ist, ist für diese Geometrie nicht eindeutig. Fragen Sie, welcher Flug, welche axiale Position und ob der Wert radial oder diametral ist. Unterscheiden Sie außerdem die Nennmaße von Neuteilen von den aktuellen Verschleißwerten. Messen Sie nicht einen Flug und gehen Sie davon aus, dass er den anderen beschreibt.

Der Konstrukteur muss die Arbeitsabstände für das tatsächliche Harz und die Maschine festlegen. Eine kleinere Schrankendurchfahrt ist nicht automatisch besser und eine größere nicht automatisch sicherer. Behalten Sie die bewährte Geometrie und Prüfmethode bei, anstatt eine Nummer von einem anderen Extruder zu übernehmen.

Ein Barriereabschnitt und ein Mischabschnitt lösen unterschiedliche Probleme

Schmelzen und Mischen bedürfen einer gesonderten Prüfung. Ein Barriereabschnitt verwaltet den Übergang vom Feststoff zur Schmelze. Ein nachgeschalteter Mischer sorgt je nach Geometrie für die Gleichmäßigkeit oder Verteilung der Schmelze. Eine Schnecke kann beides enthalten, daher ist „Barriere- oder Mischschnecke“ oft eine unvollständige Wahl.

RauwendaalsBeschreibung der CRD-BarriereschraubeErörtert ausdrücklich das Hinzufügen eines nachgeschalteten Mischers, da der Barriereabschnitt allein nicht für die erforderliche Verteilungsmischung sorgt. Das ist ein Grund, jede Funktion zu spezifizieren und nicht davon auszugehen, dass EJS dieses proprietäre Design verwendet.

DerAnleitung zum EJS-Mischbereichunterscheidet Maddock-, Pineapple- und Saxton-Elemente. Besprechen Sie damit nach Feststellung des Mangels die gewünschte Mischwirkung. Ein bekannter Mischername benötigt noch eine Zeichnung und einen Bedienkontext.

Vermeiden Sie es, allein aufgrund des Aussehens eine neue Schraube zuzuweisen. „Gel“ und „Fischauge“ sind Produktbeschreibungen, keine bestätigte Ursache. Ein Fremdkörper oder ein zersetztes Material sollte nicht als normales ungeschmolzenes Material behandelt werden, das zwangsläufig durch einen neuen Schmelzabschnitt entfernt wird.

Bitten Sie um einen Vorschlag zur getrennten Identifizierung des Schmelzabschnitts und des Mischabschnitts, einschließlich ihrer Standorte und beabsichtigten Funktionen. Ändert sich beides, wird im Produktionsversuch die komplette Schraube bewertet. Ohne einen geeigneten Vergleich kann der Nutzen des Barrier Flights nicht vom Nutzen des Mixers isoliert werden.

Stellen Sie fest, ob die Leitung tatsächlich schmelzbegrenzt ist

Beginnen Sie mit dem aktuell genehmigten Setup und einem stabilen Referenzlauf. Verwenden Sie für den Vergleich die gleiche Harzsorte, das gleiche Herstellungsverfahren, die gleiche Mischung, die gleiche Düse und die gleiche Siebanordnung. Identifizieren Sie, welche Produktprüfung die Betriebsgeschwindigkeit einschränkt: sichtbare Mängel, Maßabweichungen, Schmelzetemperatur, Antriebslast oder eine nachgelagerte Anforderung.

Zeichnen Sie den Prozess innerhalb der Betriebsanweisungen und Sicherheitsgrenzen des Maschinenlieferanten an vereinbarten Produktionspunkten auf. Erhöhen Sie die Geschwindigkeit nicht nur, um einen Fehler zu provozieren. Erfassen Sie die zeitgesteuerte Ausgabe, die tatsächliche Schmelzetemperatur, den Druck, die Schneckengeschwindigkeit, die Antriebslast und die Ergebnisse zur Produktqualität über dieselben Probenahmeintervalle.

Definieren Sie das Problem in Begriffen, die der Designer verwenden kann

„Unmelt erscheint, wenn wir diesen Gehalt bei diesem Betriebspunkt laufen lassen“ ist eine nützliche Ausgangsaussage, wenn die Proben und Aufzeichnungen dies unterstützen. „Wir brauchen 30 % mehr Output“ ist ein Ziel und keine Erklärung dafür, was diesen Output heute verhindert. Bewahren Sie das Ziel und die diagnostizierte Einschränkung in separaten Feldern auf.

Die Kompromisse sind real. AOptimierungsstudie 2023 von Gaspar-Cunha und Kollegenverglichen konventionelle und Maillefer-Barriere-Designs für LDPE und PP. In den modellierten Fällen waren Barrierekonstruktionen im Allgemeinen für LDPE vorteilhaft, während für PP beide Architekturen machbar waren. Hierbei handelte es sich um numerische Designvergleiche, nicht um EJS-Produktionstests oder eine Empfehlung für jede Polymersorte.

Nutzen Sie diese Unterscheidung bei der Beurteilung von Lieferantenansprüchen. Fordern Sie Ergebnisse unter relevanten Bedingungen an, mit der vollständigen Identifizierung der Geometrie, anstatt „Barriereschrauben sind besser“ als Beweis für Ihre Linie zu akzeptieren.

Die Werksfrage: Was hat sich am Trichter geändert?

Bei einer EJS-Ersatzanfrage lautete die installierte Spezifikation 90 mm, 30:1 L/D und 3:1 Kompressionsverhältnis. Die Linie hatte einen starken Druckanstieg und eine inkonsistente Wandstärke. Der ursprüngliche Wunsch bestand darin, eine vermeintlich verschlissene Schraube zu kopieren. Wir fragten, was jetzt im Vergleich zum ursprünglichen Aufbau in den Trichter gelangte: Die Anlage hatte damit begonnen, ihren eigenen Randschnitt in das Futter zu mischen. Unserveröffentlichte Shop-NotizenBeschreiben Sie, warum diese Änderung Teil der Ersatzspezifikation sein musste.

Diese Frage gehört zu Beginn jeder Diskussion über Konventionalität und Barriere. Notieren Sie, ob das Futter Pellets, Flocken oder gemahlenes Material enthält und wie die Mischung in den Rachen gelangt. „Gleiches Polymer“ bedeutet nicht, dass das Futter gleich ist.

Verwandeln Sie die Feed-Beschreibung in eine nutzbare Spezifikation

Sammeln Sie eine repräsentative Probe und identifizieren Sie deren Quelle. Beachten Sie die Verteilung der Partikelgröße, die Form, die Mischmethode und ob sich das Verhältnis während des Laufs ändert. Wenn Sie die Schüttdichte von Schüttgütern messen, achten Sie darauf, dass der Behälter und die Füllmethode konsistent sind. Eine frei gegossene Probe und eine verdichtete Probe sind unterschiedliche Messungen.

Geben Sie an, ob der installierte Lauf einen glatten oder gerillten Zufuhrbereich hat, und beschreiben Sie etwaige gesteuerte Zufuhr- oder Zufuhrhilfsgeräte. Bitten Sie den Schneckenvorschlag, den von ihm angenommenen Vorschubzustand zu ermitteln. Gehen Sie nicht davon aus, dass ein Design, das für eine Fütterungsanordnung vorgesehen ist, ein gleichwertiger Ersatz für eine andere ist.

Für eine Werksbesichtigung müssen die Zeichnung und die Materialbeschreibung zusammen eintreffen. Eine Zeichnung kann die mechanische Hüllkurve darstellen, sie kann jedoch keine Vorschubänderung beschreiben, die nach dem Einbau der Schnecke erfolgte. Umgekehrt lassen Fotos von unregelmäßiger Zufuhr kein geeignetes Kanalprofil oder Barrieredurchgang erkennen.

Trennen Sie auch Verschleißanforderungen von der Schmelzgeometrie. Füllstoffe, Zusatzstoffe und Kontaminationshistorie gehören in die Diskussion über die Oberflächenbehandlung. DerEJS-Materialhandbuchdeckt diese Entscheidung ab. Durch das Ändern der Schraubenarchitektur wird eine falsch angegebene Arbeitsfläche nicht automatisch behoben.

Passt eine Barriereschnecke in Ihren vorhandenen Extruder?

Eine vorgeschlagene Nachrüstung muss zwei Prüfungen bestehen: mechanische Passung und Prozesseignung. Das Bestehen des ersten begründet nicht den zweiten. Die Verbindung zwischen Zylinder und Antrieb kann eine Schraube physisch aufnehmen, während ihre Geometrie für den Vorschub oder den Betriebsbereich ungeeignet bleibt.

Vergleichen Sie Zeichnungen mit der installierten Baugruppe, nicht nur mit dem Modellnamen. Legen Sie die nutzbare Mitnehmerlänge, das Profil der Laufbohrung, den Anschluss am Antriebsende, die Details am Auslassende und die Position der Einfüllöffnung fest. Fügen Sie alle Entlüftungs- oder anderen Zylindermerkmale hinzu, zu denen die Schraube passen muss. Halten Sie die Maßkonventionen des Maschinenherstellers sichtbar.

Gehen Sie nicht davon aus, dass ein größerer L/D als gewöhnliches Drop-in-Upgrade bereitgestellt werden kann. Die verfügbare Arbeitslänge muss die Zufuhr-, Barriere- und Abwärtsabschnitte zusammen aufnehmen. Siehe dieEJS L/D- und Kompressionsverhältnis-Leitfadenwarum diese Schlagzeilenverhältnisse wichtige Profildetails unbestimmt lassen.

Überprüfen Sie den Lauf, bevor Sie einen reinen Schraubenaustausch zulassen. Die aktuellen Bohrungsabmessungen sind sowohl für die Passform als auch für die Spieldiskussion von Bedeutung. Befolgen Sie das genehmigte Inspektionsverfahren, anstatt eine universelle Ersatzgrenze festzulegen. DerLeitfaden zur EJS-Lebensdauererklärt, wie passende Komponentenmessungen diese Entscheidung unterstützen.

Geben Sie die Zeichnung an, nicht nur „Barriereschraube“

Die Zeichnung sollte die Merkmale identifizieren, die den vorgeschlagenen Entwurf definieren. Halten Sie die Überarbeitung mit dem Angebot, der Materialspezifikation und den Prüfanforderungen verknüpft. Andernfalls kann ein Lieferant dem Wort „Barriere“ zustimmen, ohne dass sich beide Seiten auf die gleiche Geometrie einigen.

Erkundigen Sie sich nach dem Anfang und Ende des Barriereabschnitts, den Haupt- und Barriere-Durchmesserprofilen, ihren Steigungen oder Steigungen, den Stegbreiten, den Kanaltiefenprofilen und dem Übergang in den stromabwärtigen Abschnitt. Identifizieren Sie die Inspektionsstationen, wenn sich die Kanäle entlang der Länge ändern. Ein einzelner Durchmesser oder eine einzelne Kompressionsverhältniszahl kann diese Informationen nicht ersetzen.

Was wir für eine EJS-Ersatzanfrage benötigen

UnserProduktseite für Extruderschneckenzylinderbeschreibt maßgeschneiderte Austauscharbeiten sowie den mit den Schneckenzylindern gelieferten Prüfbericht und das Materialzertifikat. Für eine Entwurfsprüfung senden Sie die installierte Zeichnung und die vorgeschlagene Überarbeitung separat zusammen mit den Prozessanforderungen. Dadurch erhält die Diskussion einen definierten Bestandteil und eine definierte Aufgabe.

Enthalten:

1. Maschinenmarke, Modell, Referenzen installierter Komponenten und mechanische Zeichnungen.
2. Harzsorte, Zusatzstoffe, Füllstoffbeladung, Futterform und Zubereitungsmethode.
3. Das vorhandene Profil und die vorgeschlagenen Änderungen, einschließlich etwaiger Mixer.
4. Zeitgesteuerte Ausgabe, U/min, tatsächliche Schmelzetemperatur, Druck und Antriebswerte.
5. Fehlermuster oder Fotos mit Bezug zu den erfassten Betriebspunkten.
6. Passende Schnecken-/Zylindermaße, wenn vorhandene Komponenten wiederverwendet werden.
7. Das Produktionsspektrum und die Produktprüfungen, die der Ersatz erfüllen muss.

Lassen Sie nicht zu, dass die Inspektionsdokumentation einen Produktionsversuch ersetzt. Ein Maßbericht kann die Übereinstimmung mit der genehmigten Zeichnung nachweisen; es beweist nicht, dass die gewählte Geometrie das Prozessproblem löst. Der Versuch benötigt eigene Bedingungen und Akzeptanzkriterien.

DerEJS-Einzelschneckenzylinder-Seiteist eine nützliche Produktreferenz bei der Vorbereitung der Informationen zu installierten Komponenten. Reichen Sie die tatsächliche Zeichnung und Pflicht zur Überprüfung ein, anstatt davon auszugehen, dass eine generische Barrierekonfiguration bestätigt passt.

Beurteilen Sie den Versuch anhand akzeptabler Produktion, Temperatur und Energie

Vereinbaren Sie die Abnahmemethode, bevor Sie ein überarbeitetes Design bestellen oder in Auftrag geben. Verwenden Sie dieselben Messorte und ein definiertes, gleichmäßiges Produktionsintervall. Zeichnen Sie das Start- und Spülverhalten getrennt von den Ergebnissen im stationären Zustand auf, damit ein einfacher Start nicht über ein instabiles Betriebsfenster hinwegtäuscht.

Zwei nützliche Berechnungen sind:

Spezifische Leistung = gemessene Massenleistung (kg/h) / Schneckendrehzahl (U/min)

Spezifische elektrische Energie = gemessene elektrische Leistung (kW) / gemessene Massenleistung (kg/h)

Das zweite Ergebnis hat die Einheit kWh/kg. Geben Sie die Messgrenze an: Nur-Antriebsleistung und Gesamtleitungsleistung sind unterschiedliche Größen. Der Prozentsatz des Motorstroms ist kein direktes Maß für die elektrische Leistung und sollte nicht in diese Formel eingesetzt werden.

Ein Rechenbeispiel, das den Kompromiss zeigt

Angenommen, Versuch A produziert 180 kg/h bei 60 U/min und 54 kW, gemessen an einer definierten elektrischen Grenze. Versuch B produziert 210 kg/h bei 70 U/min mit 70 kW an der gleichen Grenze. Bei diesen angenommenen Messwerten handelt es sich um ein Berechnungsbeispiel, nicht um ein EJS-Projekt oder eine Prognose für eine der beiden Schraubenarchitekturen.

Versuch B hat in diesem Beispiel eine größere Massenleistung, aber eine identische spezifische Leistung und eine größere spezifische elektrische Energie. Bevor man von einer Verbesserung sprechen kann, sind noch Produktqualität und Schmelzetemperatur erforderlich. Geben Sie außerdem an, wie viel der gemessenen Produktion die vereinbarten Produktprüfungen besteht.

Testen Sie relevante Qualitäten und erforderliche Betriebspunkte, anstatt nur den einfachsten Demonstrationslauf auszuwählen. Dokumentieren Sie Geschwindigkeit, Zufuhrzustand, Druck, tatsächliche Schmelzetemperatur, Leistungsgrenze und Qualität zusammen. Senden Sie diesen Datensatz über dieEJS-KontaktseiteWenn über einen Ersatz diskutiert wird, ist das Ziel ein nützlicher Betriebsbereich und nicht eine isolierte Spitzenleistungszahl.

Häufig gestellte Fragen

Was ist der Hauptunterschied zwischen einer Barriere und einer herkömmlichen Schraube?

Eine herkömmliche Dreizonen-Einzelschnecke nutzt einen Hauptkanal durch den Schmelzabschnitt. Eine Barriereschnecke führt einen sekundären Schneckengang ein, um Feststoff- und Schmelzekanäle zu bilden. Für den Vergleich sind noch die vollständigen Profile, Materialien und Betriebsbedingungen erforderlich; Der Name der Architektur allein gibt keinen Aufschluss darüber, welcher Ersatz die Aufgabe erfüllt.

Ersetzt eine Barriereschnecke eine Mischstrecke?

Nicht automatisch. Der Barriereabschnitt verwaltet die Schmelzanordnung, während ein Mischer für die erforderliche Verteilung oder Dispersion in der Schmelze sorgt. Eine Schraube kann beides enthalten. Identifizieren Sie den Defekt und spezifizieren Sie die beabsichtigte Funktion jedes Abschnitts, anstatt davon auszugehen, dass der Barriereflug für jede Form der Vermischung sorgt.

Garantiert eine Barriereschnecke mehr Leistung oder eliminiert sie alle Gele?

Nein. Stellen Sie zunächst die tatsächliche Einschränkung her und identifizieren Sie den Fehler. Eine Änderung des Schmelzdesigns behebt nicht automatisch inkonsistente Zuführung, verschlechtertes Material, Verunreinigungen, Verschleiß, Antriebsgrenzen oder nachgelagerte Einschränkungen. Vergleichen Sie eine stabile, akzeptable Produktion mit Temperatur, Druck und Leistung unter definierten Versuchsbedingungen.

Ist die Sperrflugfreigabe dasselbe wie die Hauptflugfreigabe?

Nein. In einer typischen Anordnung mit unterschnittener Barriere hat der Sekundärsteg einen separaten Durchmesser und einen Durchgang darüber. Identifizieren Sie den Flug, die axiale Position und die radiale oder diametrale Konvention in der Zeichnung. Bei der Berechnung des Nenndurchmessers wird nicht jeder lokale Spalt oder Heißlaufspalt in der zusammengebauten Maschine ermittelt.

Kann ich eine herkömmliche Schraube ersetzen, ohne den Zylinder auszutauschen?

Das erfordert eine Dimensions- und Prozessüberprüfung. Überprüfen Sie Profil und Zustand der Zylinderbohrung, mechanische Schnittstellen, Arbeitslänge, Vorschubanordnung und Betriebsgrenzen anhand der vorgeschlagenen Schnecke. Eine physisch installierbare Schraube ist nicht unbedingt ein geeigneter Prozessersatz, und es kann nicht davon ausgegangen werden, dass ein verschlissener Zylinder mit der Originalzeichnung übereinstimmt.

Welche Informationen sollte ich für eine Ersatzbewertung senden?

Senden Sie Maschinendetails, installierte und vorgeschlagene Zeichnungen, Harz- und Zufuhrinformationen, Betriebsaufzeichnungen, festgestellte Mängel und verfügbare Schnecken-/Zylindermaße. Geben Sie das erforderliche Produktionsspektrum und die Produktqualitätsprüfungen an. Halten Sie die Zeichnungsüberarbeitung und die Testbedingungen explizit fest, damit Geometrie, mechanische Passform und Prozessakzeptanz separat überprüft werden können.
