Segment-Doppelschneckenzylinder: Die modulare Komponente für die Effizienz moderner Kunststoffverarbeitung

In der Kunststoffextrusions- und Compoundierindustrie wirkt sich die Leistung des Extruders direkt auf die Produktionseffizienz, die Materialqualität und die Betriebskosten aus. Während sich viele Menschen auf das Schneckendesign oder die Extrusionsmaschine selbst konzentrieren, ist dieSegment-Doppelschneckenzylinderist eine der Schlüsselkomponenten, die die Verarbeitungsstabilität und -flexibilität bestimmt. Im Gegensatz zu herkömmlichen einteiligen Fässern verfügen segmentierte Doppelschneckenfässer über eine modulare Struktur, die es ermöglicht, einzelne Zylinderabschnitte entsprechend unterschiedlicher Verarbeitungsanforderungen auszutauschen, anzupassen oder neu anzuordnen. Dieses Design hat bei Anwendungen im Zusammenhang mit technischen Kunststoffen, gefüllten Materialien, der Masterbatch-Produktion und der Hochleistungspolymerverarbeitung zunehmend an Bedeutung gewonnen.

Was ist ein Segment-Doppelschneckenzylinder?

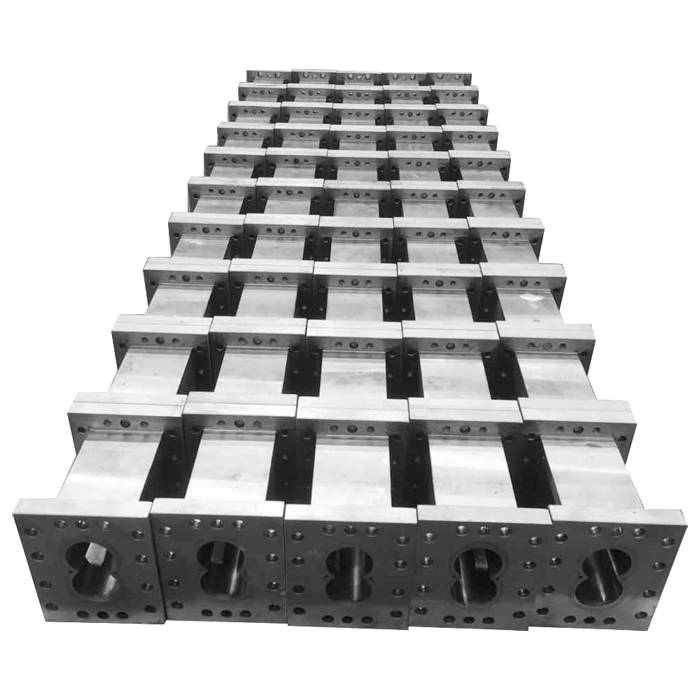

Ein Segment-Doppelschneckenzylinder ist ein modulares Zylindersystem, das in gleichläufigen oder gegenläufigen Doppelschneckenextrudern verwendet wird. Anstatt den Lauf als ein komplettes Stück herzustellen, wird der Lauf in mehrere unabhängige Abschnitte unterteilt. Jedes Segment kann unterschiedliche Funktionen erfüllen, wie zum Beispiel: Füttern Schmelzen Mischen Entlüften Reaktionsverarbeitung Druckaufbau Ein typischer segmentierter Doppelschneckenzylinder umfasst:

Komponente	Funktion
Fasssegment	Stellt die Verarbeitungskammer für den Materialfluss bereit
Heiz-/Kühlkanal	Steuert die Verarbeitungstemperatur
Verschleißfestes Futter	Verbessert die Lebensdauer unter abrasiven Bedingungen
Anschlussflansch	Ermöglicht den Zusammenbau mehrerer Laufabschnitte

Dieser modulare Aufbau gibt Herstellern mehr Freiheit bei der Optimierung von Extrusionsprozessen.

Warum werden segmentierte Doppelschneckenzylinder häufig verwendet?

Bei der modernen Kunststoffverarbeitung handelt es sich oft um komplexe Materialien. Viele Polymere erfordern besondere Verarbeitungsbedingungen, da sie Folgendes enthalten können: Glasfasern Mineralische Füllstoffe Flammschutzmittel Farbmasterbatch Recycelte Materialien Funktionelle Zusatzstoffe Eine feste Zylinderkonstruktion bietet möglicherweise nicht genügend Flexibilität für unterschiedliche Formulierungen. Segmentierte Doppelschneckenzylinder ermöglichen es den Verarbeitern, die Maschinenkonfiguration an die Produktionsanforderungen anzupassen. Zu den Hauptvorteilen gehören: Flexible Verarbeitungskonfiguration Einfachere Wartung Reduzierte Austauschkosten Bessere Anpassung an unterschiedliche Materialien Verbesserte Produktionseffizienz

Ein Branchengeheimnis: Die Zylinderkonfiguration kann die Materialleistung verändern

Eine wenig bekannte Tatsache bei der Extrusionsverarbeitung ist, dass die Trommelanordnung selbst die endgültigen Polymereigenschaften beeinflussen kann. Verschiedene Laufzonen können Folgendes steuern: Schmelzverhalten Mischintensität Verweilzeit Materialverteilung Entgasungsleistung Zum Beispiel: Ein stärkerer Mischabschnitt kann die Additivdispersion verbessern, eine übermäßige Scherung kann jedoch den Materialabbau verstärken. Daher entwerfen Ingenieure sorgfältig Laufkombinationen auf der Grundlage von: Materialeigenschaften Produktionsgeschwindigkeit Produktanforderungen Verarbeitungstemperatur Der Zylinder ist nicht einfach eine schützende Hülle um die Schraube; Es ist ein aktiver Teil des Materialverarbeitungssystems.

Für segmentierte Doppelschneckenzylinder verwendete Materialien

Da die Doppelschneckenextrusion häufig mit hohen Temperaturen, hohem Druck und hoher Reibung verbunden ist, erfordern Zylindermaterialien eine hervorragende Verschleißfestigkeit. Zu den gängigen Materialien gehören:

Nitrierter Stahl

Wird für allgemeine Extrusionsanwendungen verwendet, weil: Gute Härte Kosteneffizienz Zuverlässige Leistung

Bimetallischer Zylinder

Ein Bimetallzylinder verwendet eine verschleißfeste Legierungsschicht im Inneren des Zylinders. Zu den Vorteilen gehören: Höhere Abriebfestigkeit Längere Lebensdauer Geeignet für gefüllte Polymere

Spezielle Legierungsmaterialien

Für stark korrosive oder abrasive Anwendungen können spezielle Legierungen ausgewählt werden, um Folgendes zu verbessern: Korrosionsbeständigkeit Verschleißfestigkeit Thermische Stabilität

Der Herstellungsprozess hinter Segment-Doppelschneckenzylindern

Die Herstellung eines Hochleistungslaufs erfordert eine präzise Bearbeitung und Materialtechnologie.

Vorbereitung des Stahlmaterials

Hochwertiger legierter Stahl wird entsprechend den Anwendungsanforderungen ausgewählt.

Präzisionsbearbeitung

Die Innenbohrung muss präzise Abmessungen aufweisen, um eine ordnungsgemäße Zusammenarbeit zwischen Folgendem sicherzustellen: Schraubenelemente Fasssegmente Verarbeitungsmaterialien

Wärmebehandlung

Die Wärmebehandlung verbessert die mechanischen Eigenschaften und erhöht die Widerstandsfähigkeit gegenüber Betriebsbeanspruchungen.

Oberflächenbehandlung

Zur Verbesserung können spezielle Behandlungen oder Legierungsschichten angewendet werden: Verschleißfestigkeit Korrosionsbeständigkeit Lebensdauer

Qualitätsprüfung

Typische Inspektionen umfassen: Maßhaltigkeit Härteprüfung Inspektion der Innenoberfläche Druckprüfung

Anwendungen von Segment-Doppelschneckenfässern

Kunststoff-Compoundierung

Segmentierte Fässer werden häufig zur Herstellung modifizierter Kunststoffe verwendet, die Zusatzstoffe, Füllstoffe oder Verstärkungsmaterialien enthalten.

Masterbatch-Produktion

Sie unterstützen eine effektive Pigmentdispersion und ein gleichmäßiges Mischen während der Farbmasterbatch-Herstellung.

Technische Kunststoffverarbeitung

Materialien wie: PA PC ABS POM erfordern oft eine präzise Temperatur- und Mischkontrolle.

Recyclingindustrie

Doppelschneckensysteme mit segmentierten Zylindern werden aufgrund ihrer Flexibilität bei der Handhabung unterschiedlicher Materialbedingungen zunehmend für die Verarbeitung recycelter Polymere eingesetzt.

Die verborgene Herausforderung: Verschleißfestigkeit und Verarbeitungseffizienz müssen im Gleichgewicht sein

Eine härtere Laufoberfläche bedeutet nicht immer eine bessere Leistung. Bei Extrusionsanwendungen müssen Hersteller Folgendes ausbalancieren: Verschleißfestigkeit Effizienz der Wärmeübertragung Bearbeitungsgenauigkeit Kosten Beispielsweise können extrem verschleißfeste Materialien die Herstellung erschweren und die Wärmeleitfähigkeit beeinträchtigen. Das beste Laufdesign hängt von der tatsächlichen Verarbeitungsumgebung ab und nicht von der Verwendung des teuersten Materials.

Zukünftige Trends im Segment der Doppelschneckenzylinder

Materialien mit längerer Lebensdauer

Neue Legierungstechnologien werden entwickelt, um die Beständigkeit zu verbessern gegen: Abrieb Korrosion Hochtemperaturbetrieb

Flexiblere modulare Designs

Zukünftige Extrusionssysteme werden sich weiterhin in Richtung einer einfacheren Anpassung bewegen und eine schnellere Anpassung an neue Materialien und Formulierungen ermöglichen.

Intelligente Überwachungstechnologie

Fortschrittliche Extrusionssysteme können Sensoren zur Überwachung integrieren: Temperaturänderungen Verschleißbedingungen Verarbeitungsstabilität Dies trägt dazu bei, unerwartete Ausfallzeiten zu reduzieren und das Produktionsmanagement zu verbessern.
