Warum das falsche Schneckenrohr mehr kostet als das richtige
Ein Schneckenzylinder, der nicht zu Ihrem Polymer passt, versagt nicht lautstark. Es scheitert langsam. Die Ausgabe weicht unter die Spezifikation ab. Die Qualität der Schmelze nimmt ab. Bei einem Produkt, das früher sauber lief, treten schwarze Flecken auf. Sechs Monate später zieht das Wartungsteam eine Schraube, die drei Jahre hätte halten sollen.
DerEinzelschneckenzylinder vs. DoppelschneckenzylinderDie Entscheidung treibt alles voran. Wenn Sie es richtig machen, läuft die Maschine jahrelang. Wenn Sie etwas falsch machen, zahlen Sie mit Ausschuss, Ausfallzeiten und einem Ersatz, den Sie nicht eingeplant haben.
Zwei Fragen entscheiden über die Entscheidung.Welches Material verarbeiten Sie?UndWas muss die Schmelze werden, bevor sie die Düse erreicht?Alles andere – L/D-Verhältnis, Flugtiefe, Lauflegierung – ergibt sich aus diesen beiden Antworten.
Dieser Leitfaden führt Sie durch beides, gibt Ihnen die Spezifikationsnummern, die in den meisten Artikeln weggelassen werden, und zeigt Ihnen genau, was ein Schraubenzylinderhersteller von Ihnen benötigt, um das richtige Teil anbieten zu können.
Was ist ein Einzelschneckenzylinder?
Ein einzelner Schneckenzylinder hält eine rotierende Schnecke in einer beheizten Bohrung. Die Schnecke zieht das Polymer durch Reibung nach vorne – die Pellets greifen stärker an der Zylinderwand als an der Schneckenwurzel, sodass sich das Material in Richtung der Matrize bewegt, anstatt sich an Ort und Stelle zu drehen.
Die Schnecke verrichtet ihre Arbeit in drei Zonen.
Futterzone.Tiefflügel transportieren feste Pellets aus dem Trichter. Die Flugtiefe bleibt hier großzügig – das Material ist immer noch solide und braucht Volumen.
Kompressionszone.Die Flugtiefe verringert sich. Das Polymer verdichtet sich, schmilzt an der heißen Zylinderwand und schert gegen sich selbst. Der Großteil des Schmelzens findet hier statt.
Dosierzone.Flache Flügel pumpen eine gleichmäßige Schmelze mit konstantem Druck in die Düse. Konsistenz ist wichtiger als Mischung.
Wichtige Spezifikationen
| Parameter | Typischer Bereich |
|---|---|
| L/D-Verhältnis | 20:1 bis 36:1 (25:1 bis 33:1 deckt die meisten Arbeiten ab) |
| Bohrungsdurchmesser | Ø14 mm bis Ø500 mm |
| Arbeitslänge | Bis 10.000 mm |
| Basisstahl | 38CrMoAlA (1.8509), 34CrAlNi7, 42CrMo |
| Nitriertiefe | 0,4 – 0,7 mm |
| Oberflächenrauheit | Ra 0,4 µm |
| Geradlinigkeit | 0,015 mm |
Wo einzelne Schrauben gewinnen
Einfaches Design. Weniger Verschleißstellen. Niedrigere Kosten. Einfache Bedienerschulung. Ein Einschneckenextruderzylinder, der sauberes PE mit 400 kg/h laufen lässt, ist eine Maschine, die Sie einem neuen Mitarbeiter in einer Woche beibringen können.
Die Ausstoßrate ist bei homogenen Materialien hoch. Die Schnecke baut einen guten Druck auf, was für Rohrdüsen und Blechdüsen wichtig ist, die einen konstanten Kopfdruck benötigen. Die Wartung ist unkompliziert: Schraube ziehen, reinigen, messen, wieder einsetzen.
Wo einzelne Schrauben zu kurz kommen
Die Mischfähigkeit ist begrenzt – und das ist die harte Grenze. Eine einzelne Schnecke bewegt das Polymer einen Kanal hinunter, wo die Schergeschwindigkeit an der Zylinderwand ihren Höhepunkt erreicht und an der Schneckenwurzel auf nahezu Null abfällt. Mischzonen mit hoher Scherung kosten Ihren Ausstoß und erhöhen die Schmelzetemperatur, sodass Sie nicht viele davon stapeln können.
Einzelne Schnecken können Agglomerate nicht aufbrechen. Sie können Glasfasern nicht gleichmäßig verteilen. Sie können keine effizienten flüchtigen Bestandteile entfernen. Mischelemente wie Maddock- oder Ananasmixer helfen, behandeln aber ein Symptom der Architektur, nicht die Architektur selbst.
EJS produziertExtruderschneckenzylinderim Bereich von Ø14–500 mm in nitrierter und bimetallischer Konstruktion, nach Kundenzeichnung gefertigt oder nach dem Maschinenmodell nachentwickelt.
Was ist ein Doppelschneckenzylinder?
Ein Doppelschneckenzylinder hält zwei ineinandergreifende Schrauben in einer Bohrung in Form einer Acht. Die Schrauben übertragen wiederholt Material untereinander. Bei dieser Übertragung geht es darum, dass die Maschine auf jeweils einen kleinen Teil der Schmelze eine starke Scherung ausüben kann, ohne die Masse zu kochen.
Der Mechanismus trennt Doppelschnecken von Einzelschnecken auf eine Art und Weise, die keine Schneckengeometrie vortäuschen kann. Das Material bewegt sich durch positive Verdrängung statt durch Schleppströmung, was bedeutet, dass die Maschine Pulver, Flocken und unregelmäßige Zufuhren verarbeitet, die eine einzelne Schnecke verhungern lassen würden.
Zwei Familien dominieren.
Paralleler Doppelschneckenzylinder
Zwei Schrauben mit konstantem Durchmesser laufen nebeneinander durch eine gerade Bohrung. Bei der Compoundierung dominieren gleichläufige Konstruktionen; Gegenläufige Ausführungen kommen in bestimmten Profilanwendungen vor.
| Parameter | Typischer Bereich |
|---|---|
| L/D-Verhältnis | 32:1 bis 52:1 (40:1 üblich bei Compoundierung) |
| Bohrungsdurchmesser | Ø20 mm bis Ø250 mm |
| Schraubenelement Stahl | W6Mo5Cr4V2 (Schnellarbeitsstahl M2), 38CrMoAlA |
| Laufabschnitt aus Stahl | 40Cr, 38CrMoAlA, SKD61 |
| Drehmoment | Hoch – die Wellen tragen die Last, die das Mischen erfordert |
Parallele Zwillinge laufen modular ab. Förderelemente, Knetblöcke und Mischelemente gleiten in der für den Prozess erforderlichen Reihenfolge auf Keilwellen. Ändern Sie die Formulierung, ändern Sie die Reihenfolge der Elemente. Diese Flexibilität ist der Grund, warum Compounder ihre Anlagen darauf aufbauen.
Am besten für:Compoundierung, Masterbatch, glasfaserverstärkte Compounds, mineralgefüllte Polymere, reaktive Extrusion, Entgasung.
EJS-Buildsparallele Doppelschneckenzylindervon Ø20 bis Ø250 mm, bis 10 m Arbeitslänge.

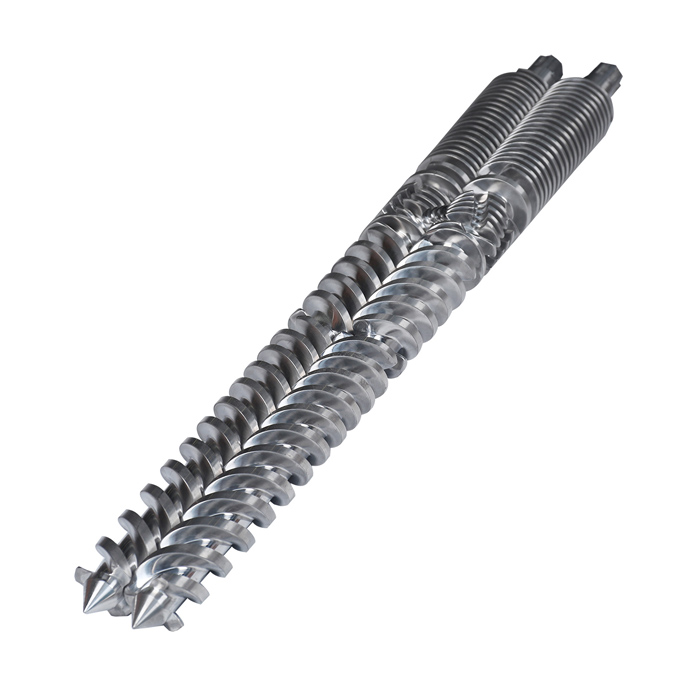

Konischer Doppelschneckenzylinder
Zwei konische Schrauben sitzen am Einzugsende näher beieinander und spreizen sich zur Matrize hin. Der Durchmesser schrumpft vom Einlauf zum Auslauf – 65/132 bedeutet beispielsweise 65 mm am Düsenende und 132 mm am Einlaufende.
| Parameter | Typischer Bereich |
|---|---|
| Größenbezeichnung | 30/70 bis 188/330 |
| Gängige Größen | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Drehung | Gegenläufig |
| Schneckengeschwindigkeit | Niedrig – schonend für hitzeempfindliche Polymere |
Der Taper leistet echte Arbeit. Große Schneckengänge am Zufuhrende nehmen das Pulver leicht auf – entscheidend für PVC-Trockenmischungen, die von einzelnen Schnecken nur schwer zugeführt werden können. Wenn der Durchmesser zur Matrize hin kleiner wird, verdichtet sich das Material und es baut sich ein Druck auf, ohne dass die hohe Scherung auftritt, die ein Parallelzwilling erzeugen würde.
Diese Sanftheit ist der Grund, warum Hart-PVC zu einem konischen Zwilling gehört. PVC setzt bei Überhitzung Chlorwasserstoff frei. Scherung erzeugt Wärme. Ein konischer Zwilling dreht sich langsamer, schert weniger und bringt das Material zur Matrize, bevor das Stabilisatorpaket aufgebraucht ist.
Am besten für:Hart-PVC-Rohre, PVC-Profile und Fensterrahmen, WPC (Holz-Kunststoff-Verbund), PVC-Platten.
EJS produziertKonische Doppelschneckenfässerim Bereich von 30/70 bis 188/330 und hält 55/110 und 65/132 als Halbzeug für eine schnellere Lieferung bereit.
Head-to-Head-Vergleichstabelle
| Besonderheit | Einzelschneckenzylinder | Parallele Doppelschnecke | Konische Doppelschnecke |
|---|---|---|---|
| Anzahl Schrauben | 1 | 2 | 2 (konisch) |
| Schraubenrotation | Eine Richtung | Gleich- oder gegenläufig rotierend | Gegenläufig |
| Typisches L/D-Verhältnis | 20:1 – 36:1 | 32:1 – 52:1 | Fixiert durch Kegelgeometrie |
| Mischfähigkeit | Beschränkt | Ausgezeichnet (dispersiv + distributiv) | Mäßig, sanft |
| Scherkraft | Mäßig, unkontrolliert | Hoch, präzise abstimmbar | Niedrig, absichtlich |
| Feed-Formular | Pellets | Pellets, Pulver, Flocken, Ballaststoffe | Pulver und Trockenmischung |
| Beste Materialien | PE, PP, PS, ABS, HDPE | Gefüllte Compounds, Masterbatch, GF-Nylon | Hart-PVC, WPC |
| Ausgaberate | Hoch für homogene Schmelze | Hoch, inklusive Mischarbeiten | Mäßig |
| Wartungskomplexität | Niedrig | Hoch (modulare Elemente) | Mäßig |
| Relative Barrelkosten | 1,0× | 3–5× | 2–4× |
| Typische Anwendungen | Rohr, Folie, Blech, Kabel | Compoundierung, Masterbatch | PVC-Rohr, Profil, WPC |
Für welche Anwendungen ist ein Einzelschneckenzylinder erforderlich?
Ein einzelnes Schneckenrohr verdient seinen Platz, wenn das Material fertig ankommt. Das Polymer ist bereits kompoundiert. Die Pellets sind gleichmäßig. Ihre Aufgabe ist es, sie sauber zu schmelzen und mit gleichmäßigem Druck durch eine Matrize zu drücken.
Die Kosten für die Doppelschneckenmischfunktion, die Sie nie nutzen, sind die häufigste Mehrausgabe bei der Beschaffung von Extrusionsprodukten.
| Anwendung | Empfohlener Schraubentyp | Warum |
|---|---|---|
| Rohrextrusion (PE, PP, HDPE) | Einzelne Schraube | Vorgefertigte Pellets; Die Ausgabekonsistenz ist besser als das Mischen |
| Folienblasen (LDPE, LLDPE, HDPE) | Einzelne Schraube | Gleichmäßige Schmelze bei stabilem Druck; kein Mischbedarf |
| Plattenextrusion (ABS, PS, PP) | Einzelne Schraube | Standardmäßige amorphe Verarbeitung; Druckaufbau ist wichtig |
| Kabelummantelung | Einzelne Schraube | Die Verbindung ist fertig; Maßkontrolle ist die Priorität |
| Blasformen | Einzelne Schraube | Schmelzqualität und Schusskonsistenz, keine Compoundierung |
| Spritzguss | Einzelschnecke (hin- und hergehend) | Eigene Kategorie – die Schraube fungiert auch als Kolben |
Eine Erwähnung verdienen Injektionsschnecken. Sie rotierenUndSchieben Sie, sodass sie eine Schraubenspitzenbaugruppe tragen – Spitze, Rückschlagventil, Rückschlagring –, die Extrusionsschrauben niemals haben. Der Lauf ist ein Einzelschneckenlauf, aber die Hardware ist eine eigene Disziplin.
Welche Anwendungen erfordern einen Doppelschneckenzylinder?
Ein Doppelschneckenzylinder ist erforderlich, wenn die Schmelze gefördert werden mussgeändert, nicht nur geschmolzen.
Rohr und Profil aus Hart-PVC.PVC zersetzt sich exotherm und setzt HCl frei. Eine einzelne Schnecke erzeugt unkontrollierte Scherwärme, die diese Reaktion beschleunigt. Hart-PVC kommt als trockene Pulvermischung an, die mit einer einzelnen Schnecke nur schlecht gefördert werden kann. Ein konischer Doppelschneckenzylinder fördert das Pulver, verdichtet es sanft und gibt es mit geringer Scherung ab. Der Einsatz von Hart-PVC auf einer einzigen Schnecke führt zu Verschleiß, schwarzen Flecken und einer schlechten Oberflächengüte.
Compoundierung und Masterbatch.Durch disperses Mischen werden Agglomerate auseinandergebrochen. Ein Pigmentagglomerat, das die Schraube übersteht, zeigt sich als Streifen im Teil Ihres Kunden. Knetblöcke in einem Parallelzwilling üben die erforderliche Scherung aus, um diese Agglomerate aufzubrechen; ein einzelner Schraubenkanal kann das nicht.
Mit Glasfasern, Calciumcarbonat und Talk gefüllte Verbindungen.Der Füllstoff muss sich gleichmäßig verteilen und – bei Glasfasern – die Faserlänge beibehalten. Mit Parallelzwillingen können Sie die Mischintensität genau entlang der Schnecke steuern, mit Seitenzuführungen, die die Fasern stromabwärts der Schmelzzone einführen, um die Faserlänge zu schützen.
Reaktive Extrusion.Pfropfung, Kettenverlängerung und Vernetzung erfordern eine kontrollierte Verweilzeit und intensives Mischen. Doppelschnecken liefern beides, da die Reihenfolge der Elemente die Verweilzeitverteilung bestimmt.
Entgasung.Zum Entfernen von Feuchtigkeit, Lösungsmittel oder Monomer ist ein belüfteter Bereich erforderlich, in dem sich die Schmelze unter Vakuum dünn ausbreitet. Doppelschnecken sorgen für die Oberflächenerneuerung; Einzelne Schrauben schaffen es kaum.
WPC (Holz-Kunststoff-Verbundwerkstoff).Holzmehl ist abrasiv, hitzeempfindlich und zieht sich wie ein Pulver. Konische Zwillinge übernehmen den Vorschub und halten die Scherung niedrig genug, um ein Anbrennen des Holzes zu vermeiden.
Materialleitfaden – Welches Polymer verwenden Sie?
| Polymer | Empfohlener Schraubentyp | Grund |
|---|---|---|
| PVC (hart / uPVC) | Konischer Zwilling | Hitzeempfindlich; Pulverfutter; braucht sanfte Scherung |
| PVC (flexibel) | Konischer oder paralleler Zwilling | Der Weichmachergehalt verringert die Scherempfindlichkeit |
| PE / PP / HDPE | Einzelne Schraube | Homogene Schmelze, einfache Verarbeitung |
| ABS / PS / PC | Einzelne Schraube | Standardmäßige amorphe Verarbeitung |
| Glasgefülltes Nylon | Paralleler Zwilling | Hoher Mischbedarf; Kontrolle der Faserlänge |
| Masterbatch/Konzentrat | Paralleler Zwilling | Dispersives Mischen ist das Gesamtprodukt |
| CaCO₃-gefülltes Polyolefin | Paralleler Zwilling | Füllstoffdispersion; Abriebfestigkeit erforderlich |
| Gummimischungen | Einzelschnecke (Gummigeometrie) | Pin-Barrel- und Cold-Feed-Design, eigene Kategorie |
| WPC | Konischer Zwilling | Abrasives, hitzeempfindliches, pulverförmiges Futtermittel |
| PET (Flasche-zu-Flasche) | Twin (belüftet) | Entgasung zur Feuchtigkeits- und IV-Kontrolle |
| PET (Platte, getrocknet) | Einzelne Schraube | Vorgetrocknete Pellets benötigen keine Entlüftung |
Werkstoffe für Schneckenzylinder – nitriert oder bimetallisch?
Der Schraubentyp antwortetWieSie verarbeiten. Das Fassmaterial antwortetwie lange die Hardware überlebt. In den meisten Vergleichsartikeln wird darauf gänzlich verzichtet – und ein großer Teil der vorzeitigen Ausfälle ist darauf zurückzuführen.
Nitrierte Konstruktion
Durch das Nitrieren diffundiert Stickstoff in die Oberfläche des Basisstahls und bildet eine 0,4 bis 0,7 mm tiefe Hartschicht. 38CrMoAlA ist der Standardbasisstahl in ganz Asien; 34CrAlNi7-Nitride werden bei gleicher Behandlung tiefer und härter.
Wählen Sie nitriert, wenn:Sie verwenden saubere, ungefüllte Harze – natürliches PP, PE, PS, ABS. Das Gehäuse hält dem Verschleiß stand, und das Bimetall würde einen Schutz bieten, den Sie nie in Anspruch nehmen würden.
Die Grenze:Die Hartschale ist dünn. Abrasive Füllstoffe durchschneiden es und darunter befindet sich ein weicherer Kernstahl, der schnell erodiert.
Bimetallische Konstruktion
Bimetall fügt eine separate verschleißfeste Legierungsschicht hinzu. Auf der Schnecke trägt EJS es durch PTA-Schweißen (Plasmatransferlichtbogen) auf – 1,0 bis 1,5 mm aus Ni60, Colmonoy 56 oder Colmonoy 83. Auf dem Zylinder wird die Legierung durch Schleuderguss eingebracht – 2,0 bis 3,0 mm der Sorten EJS01 bis EJS04.
| Legierung | Zusammensetzung | Anti-Verschleiß | Korrosionsschutz | Härte |
|---|---|---|---|---|
| Ni60 (Schraube) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56–62 |
| Colmonoy 56 (Schraube) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53–58 |
| Colmonoy 83 (Schraube) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | HRC 50–55 |
| EJS01 (Fass) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58–62 |
| EJS02 (Fass) | Ni+Cr+Co+B | ★★ | ★★★ | HRC 50–58 |
| EJS03 (Fass) | Ni+Cr+Co+V+B | ★★★ | ★★★ | HRC 55–60 |
| EJS04 (Fass) | Ni+Wc+Cr+B | ★★★★ | ★★★ | HRC 55–60 |
Rüsten Sie auf Bimetall um, wenn Sie Folgendes verarbeiten:
- Glasfaser oder mineralische Füllstoffe – Abrieb zerstört eine Nitridhülle
- Flammschutzmittel – viele Verpackungen sind chemisch aggressiv
- Hart-PVC – HCl greift die Bohrung an; EJS02 oder EJS03 widerstehen dem
- Recycling- oder Post-Consumer-Feed – Splitt und Metallfeinteile verhalten sich wie Sandpapier
- Jede Linie, in der die Betriebszeit die Lebensdauer zum dominierenden Wirtschaftsfaktor macht
Beachten Sie das kontraintuitive Detail: Colmonoy 83 zeigtuntereRockwell-Härte als Ni60, weist jedoch die höchste Verschleißschutzbewertung auf. In der Matrix eingebettete Wolframkarbidpartikel wirken gegen abrasive Füllstoffe – die Massenhärte ist nicht dasselbe wie die Abriebfestigkeit.
EJS produziertBimetallschneckenzylinderin allen sieben Legierungsqualitäten, sowohl für Einzelschnecken-, Parallel-Twin- und konische Zwillingsgeometrien.
Kostenvergleich – Einzelschnecken- oder Doppelschneckenzylinder
Für Schraubfässer gibt es keinen Listenpreis. Es handelt sich nahezu zu 100 % um kundenspezifische Teile, und die Kosten spiegeln die Legierungssorte, den Basisstahl, die Oberflächenbehandlung, das L/D-Verhältnis und die Länge wider. Jeder Lieferant, der aus einem Katalog ein Angebot abgibt, ohne eine Zeichnung gesehen zu haben, ist eine Vermutung.
Was für alle Anbieter gilt, ist dierelativKostenstruktur.
| Fasstyp | Relativer Kostenindex | Treiber |
|---|---|---|
| Einschneckenzylinder | 1,0× | Eine Schraube, eine Bohrung, einfache Geometrie |
| Konischer Doppelschneckenzylinder | 2–4× | Zwei konische Schrauben, komplexe Bohrungsbearbeitung |
| Paralleler Doppelschneckenzylinder | 3–5× | Zwei Schnecken, modulare Elemente, Keilwellen, Teilzylinder |
Doppelschneckenzylinder kosten mehr, weil die Bearbeitung schwieriger ist und die Anzahl der Teile höher ist. Diese Prämie lohnt sich, wenn der Prozess gemischt werden muss – und reine Verschwendung, wenn dies nicht der Fall ist.
Zwei Kostenfaktoren unterschätzen Käufer:
Ein falscher Schraubentyp ist der teuerste Fehler überhaupt.Eine einzige Schnecke, in der Hart-PVC läuft, führt zu Ausschuss und Qualitätsverlust. Diese Verluste übersteigen innerhalb weniger Monate die Preisdifferenz pro Barrel.
Unterspezifiziertes Material kostet mehr als überspezifiziertes Material.Eine nitrierte Schraube auf glasfaserverstärktem Nylon nutzt sich innerhalb eines Bruchteils der Lebensdauer einer Bimetallschraube ab. Der günstigere Teil wird beim zweiten Austauschzyklus zum teureren Teil.
Chinesische Schraubzylinderhersteller bieten für vergleichbare Metallurgie in der Regel 30–50 % weniger als europäische Pendants an. Die Lücke entsteht durch Arbeits- und Gemeinkosten, nicht durch dünnere Legierungsschichten – vorausgesetzt, Sie überprüfen die Spezifikation. Fragen Sie nach der Legierungssorte, der Schichtdicke und dem Materialzertifikat.
So wählen Sie aus – ein Schritt-für-Schritt-Entscheidungsrahmen
Arbeiten Sie diese der Reihe nach durch. Jede Antwort schränkt die nächste ein.
- Was ist Ihr primäres Polymer?Sehen Sie sich die Materialleittabelle oben an. Hart-PVC beendet die Diskussion sofort – konischer Zwilling, neinalternativ.
- Braucht die Schmelze Arbeit oder schmilzt sie einfach?Wenn die Pellets zusammengesetzt ankommen und Ihre Aufgabe darin besteht, sie zu schmelzen und zu formen, erledigt dies ein einziger Schneckenzylinder. Wenn Sie dispergieren, reagieren, entlüften oder mischen müssen, brauchen Sie einen Zwilling.
- Ist das Material hitzeempfindlich?PVC, PVDC und holzgefüllte Verbindungen weisen hohe Scherkräfte auf. Konischer Zwilling, niedrige Geschwindigkeit, geringe Scherung.
- Welche Form hat der Rohstoff?Pulver und Trockenmischung gelangen schlecht in einzelne Schnecken. Doppelschnecken versorgen sie durch positive Verdrängung.
- Wie hoch ist Ihr Zielausstoß?Passen Sie L/D und Durchmesser daran an. Bemessen Sie das Fass nicht auf die Leistung, die Sie sich in drei Jahren erhoffen – Sie werden es heute ausgehungert und instabil laufen lassen.
- Werden Sie mit dieser Maschine mehrere Materialien verarbeiten?Doppelschnecken werden durch Ändern der Elementreihenfolge neu konfiguriert. Einzelne Schrauben nicht. Flexibilität hat ihren Preis, aber auch der Kauf einer zweiten Maschine.
- Welche Legierung erfordert die Verbindung?Sauberes Harz → nitriert. Gefüllt, korrosiv oder recycelt → Bimetall.
Der Rahmen konvergiert schnell. Die meisten Käufer entscheiden sich für eine Einzelschnecke für die Standardextrusion, eine konische Doppelschnecke für PVC und eine parallele Doppelschnecke für die Compoundierung – und verbringen dann ihre eigentliche Entscheidungszeit mit der Legierung, bei der es um die tatsächliche Lebensdauer geht.
So legen Sie Ihrem Schraubenzylinderhersteller Ihr Angebot fest
Eine Schraubenzylinderfabrik benötigt diese Informationen, um innerhalb eines Arbeitstags ein Angebot abgeben zu können:
- Maschinenmarke und Modell.Schneckenzylinder werden nach Zeichnung oder nach Maschinenmarke und -code gebaut. Das Modell legt die Geometrie oft direkt fest.
- Schraubentyp und -konfiguration.Einzel-, Parallelzwilling oder konischer Zwilling. Bei Doppelschnecken auf Gleich- bzw. Gegenlauf achten.
- Durchmesser und L/D-Verhältnis.Bei konischen Zwillingen trägt die Größenbezeichnung (55/110, 65/132) beides.
- Harz- und Füllstoffgehalt – mal ehrlich.„PP“ und „PP mit 25 % Talkum und 15 % Mahlgut“ sind unterschiedliche Verschleißprobleme und unterschiedliche Legierungslösungen. Diese einzelne Zeile beeinflusst die Metallurgie-Empfehlung mehr als alles andere, was Sie senden.
- Zeichnen, falls Sie eines haben.Eine Zeichnung ist der schnellste Weg zu einem genauen Angebot. Senden Sie ohne dieses Produktfotos sowie wichtige Abmessungen – Durchmesser, Länge, Flanschdetails.
- Neubau oder Ersatz?Bei einem Austausch helfen Verschleißmessungen und Fotos des verschlissenen Teils dem Werk bei der Beurteilung, ob eine Aufarbeitung besser ist als eine Neufertigung.
Schneckenzylinder sind kundenspezifische Teile, daher sind Zeichnungen hier wichtiger als bei fast jedem anderen Kauf. Senden Sie sie und ein seriöser Hersteller kommt innerhalb eines Arbeitstages mit einem Angebot zurück.
Fordern Sie eine technische Bewertung oder ein Angebot von EJS an– Das Werk baut seit 1992 auf der Insel Jintang Schnecken und Zylinder in Einzelschnecken-, Parallel-Zwillings- und konischen Zwillingsgeometrien.
Häufige Fehler bei der Auswahl des Schneckenzylindertyps
- Laufendes Hart-PVC auf einem einzigen Schneckenzylinder.Der teuerste und häufigste Fehler. Verschleiß, schwarze Flecken, schlechte Oberflächenbeschaffenheit. Hart-PVC benötigt einen konischen Zwilling. Punkt.
- Verwendung eines parallelen Zwillings, wo ein konischer Zwilling hingehört.Parallelzwillinge erzeugen mehr Scherung als starre PVC-Profile tolerieren. Eine höhere Spezifikation ist nicht dasselbe wie die korrekte Spezifikation.
- Unterspezifizierung der Legierung.Bestellen Sie nitriert, wenn die Verbindung ein Bimetall erfordert. Die Ersparnis verflüchtigt sich beim ersten vorzeitigen Austausch.
- Das falsche L/D-Verhältnis wählen.Zu kurz und das Polymer schmilzt nicht vollständig – es kommt zum Nichtschmelzen und zu Druckspitzen. Bei zu langer Dauer entsteht ein Hitzestau, der hitzeempfindliche Harze zersetzt.
- Ich kaufe allein wegen des Preises.Fordern Sie das Materialzertifikat an. Fragen Sie nach der Dicke der Legierungsschicht. Ein Angebot, das 40 % unter jedem anderen Angebot für dieselbe Zeichnung liegt, bedeutet, dass etwas geschnitten wurde – normalerweise Legierungsdicke, manchmal Legierungsersatz.
- Verzicht auf die Verschleißprüfung beim Austausch.Eine neue Schraube in einem abgenutzten Zylinder läuft vom ersten Tag an mit vergrößertem Spiel. Messen Sie beides. Ersetzen oder überholen Sie sie als passendes Paar.
FAQ – Einzelschnecken- oder Doppelschneckenzylinder
Kann ich für die PVC-Rohrextrusion einen Einschneckenzylinder verwenden?
Nein – nicht für Hart-PVC.Hart-PVC kommt als trockene Pulvermischung an, die von einer einzelnen Schnecke nur schlecht gefördert wird und unter der Scherwärme, die eine einzelne Schnecke erzeugt, unkontrolliert abgebaut wird. Beim Zerfall setzt das Polymer Chlorwasserstoff frei, der die Bohrung korrodiert und sich als schwarze Flecken und schlechte Oberflächenbeschaffenheit im Produkt zeigt. Ein konischer Doppelschneckenzylinder fördert das Pulver zuverlässig, läuft mit niedrigeren Drehzahlen und übt weit weniger Scherkräfte aus. Weich-PVC mit hohem Weichmachergehalt ist nachsichtiger, Hart-PVC-Rohre und -Profile gehören jedoch zu einem konischen Zwilling.
Was ist der Hauptunterschied zwischen einem konischen und einem parallelen Doppelschneckenzylinder?
Konischer Zwillingskegel; Parallelzwillinge tun dies nicht.Ein konischer Doppelschneckenzylinder verfügt über zwei konische Schnecken, die am Zufuhrende breit und an der Matrize schmal sind – gekennzeichnet durch zwei Zahlen, z. B. 65/132. Das große Einfüllende greift das Pulver leicht auf und der Konus verdichtet das Material mit geringer Scherung, was für hitzeempfindliches Hart-PVC und WPC geeignet ist. Ein paralleler Doppelschneckenzylinder hält den Durchmesser über die gesamte Länge konstant, betreibt modulare Schneckenelemente auf Keilwellen und sorgt für eine weitaus höhere Mischintensität. Parallele Zwillinge übernehmen Compoundierung und Masterbatch; Konischer Zwillingsgriff aus PVC.
Ist ein Doppelschneckenzylinder immer besser als ein Einschneckenzylinder?
Nein. Ein Doppelschneckenfass ist nicht immer besser – es eignet sich besser zum Mischen.Zum Schmelzen vorgemischter Pellets und zum Pumpen bei konstantem Druck ist ein einzelnes Schneckenrohr mit einem Doppelschneckenrohr vergleichbar oder übertrifft dieses bei einem Bruchteil der Kosten und der Komplexität. HDPE-Rohrleitungen, LDPE-Folienanlagen und ABS-Folienanlagen laufen weltweit auf Einzelschnecken, da ihr Material fertig ankommt und ihr Prozess keine Compoundierung erfordert. Der Kauf eines Doppelschneckenzylinders für diese Arbeit bedeutet, dass Sie das Drei- bis Fünffache für die ungenutzte Kapazität bezahlen müssen.
Wie viel mehr kostet ein Doppelschneckenzylinder im Vergleich zu einem Einschneckenzylinder?
Erwarten Sie 2–4× für einen konischen Zwilling und 3–5× für einen Parallelzwilling im Vergleich zu einem vergleichbaren Einzelschneckenzylinder.Die Prämie ergibt sich aus einer härteren Bearbeitung, einer höheren Teileanzahl und modularen Elementen. Für Schneckenzylinder gibt es keinen Listenpreis – die tatsächliche Anzahl hängt von der Legierungssorte, dem Basisstahl, der Oberflächenbehandlung, dem L/D-Verhältnis und der Länge ab, sodass jeder Hersteller Angebote anhand Ihrer Zeichnung und nicht anhand eines Katalogs erstellen kann. Chinesische Hersteller kosten in der Regel 30–50 % weniger als europäische Pendants für gleichwertige Metallurgie.
Kann EJS sowohl Einschnecken- als auch Doppelschneckenfässer herstellen?
Ja.EJS stellt Extruderschneckenzylinder (Einschneckentyp, Ø14–500 mm), parallele Doppelschneckenzylinder (Ø20–250 mm) und konische Doppelschneckenzylinder (30/70 bis 188/330) her – das gesamte Spektrum an Extrusionsgeometrien. Die Fabrik produziert außerdem Spritzgussschneckenzylinder, Gummischneckenzylinder, Schneckenelemente und Zylinderabschnitte in nitrierter und bimetallischer Konstruktion, nach Zeichnung oder nach dem Maschinenmodell nachentwickelt.
Welches L/D-Verhältnis sollte ich für meinen Einschneckenextruder wählen?
Passen Sie L/D an den Schmelzbedarf Ihres Harzes an: 20:1 bis 25:1 für leicht schmelzende, wärmeempfindliche Materialien; 25:1 bis 33:1 für allgemeine Arbeiten; 33:1 bis 36:1, wenn Sie eine zusätzliche Schmelzlänge oder einen belüfteten Abschnitt benötigen.Ein kürzerer L/D begrenzt die Verweilzeit und schützt wärmeempfindliche Polymere. Ein längerer L/D gibt der Schmelzzone Raum, ihre Arbeit zu erledigen – notwendig für hochviskose Harze oder hohe Ausstoßraten –, baut aber mehr Wärme auf, was Materialien, die sich zersetzen, bestraft.
Woher weiß ich, ob mein Schneckenzylinder ausgetauscht werden muss?
Ein sinkender Ausstoß bei gleicher Schneckendrehzahl ist das erste Anzeichen.Achten Sie auch auf steigende Schmelzetemperatur, höheren Antriebsstrom bei gleichem Durchsatz und Qualitätsabweichungen, die die Düse nicht korrigieren kann. Bestätigen Sie mit der Messung: Ziehen Sie die Schraube, messen Sie den Außendurchmesser des Gewindegangs mit einem Mikrometer und den Innendurchmesser der Bohrung mit einem Bohrmessgerät an mehreren Positionen und berechnen Sie das Radialspiel. Wenn der Spielraum ungefähr das Doppelte des Neuwerts erreicht, wird der Lauf ausgetauscht. Fast dreimal so hoch wie neu, die meisten Prozessoren werden ersetzt.
Wie hoch ist die Lebensdauer eines Einzelschneckenzylinders im Vergleich zu einem Doppelschneckenzylinder?
Die Lebensdauer hängt weit mehr von der Mischung als vom Schraubentyp ab.Eine nitrierte Einzelschnecke, die mit sauberem PE läuft, kann jahrelang ihre Spezifikationen halten; Dieselbe Schraube aus 30 % glasfaserverstärktem Nylon muss möglicherweise in einem Bruchteil dieser Zeit ausgetauscht werden. Die Bimetallkonstruktion verlängert die Lebensdauer bei abrasivem und korrosivem Einsatz erheblich. Bei Doppelschnecken konzentriert sich der Verschleiß auf bestimmte Elemente – zuerst auf die Knetblöcke – daher bedeutet der Austausch häufig den Austausch verschlissener Positionen und nicht der gesamten Schnecke. Jeder Lieferant, der eine allgemeine Stundenzahl angibt, ohne nach Ihrem Harz zu fragen, rät.
Abschluss
Die Regel ist kurz:Passen Sie das Fass an die Bedürfnisse der Schmelze an, nicht an die Empfehlungen in der Broschüre.
- Vorcompoundierte Pellets schmelzen und fördern?Einschneckenzylinder. Einfacher, günstiger und der Aufgabe gewachsen.
- Mischen, Compoundieren, Abfüllen, Entlüften oder Reagieren?Paralleler Doppelschneckenzylinder. Nichts anderes zerstreut Agglomerate.
- Hart-PVC oder WPC?Konischer Doppelschneckenzylinder. Nicht verhandelbar.
Dann widmen Sie der Legierung Ihre wahre Aufmerksamkeit. Der Schraubentyp bestimmt, ob der Prozess funktioniert. Das Laufmaterial bestimmt, wie lange es funktioniert. Nitriert für sauberes Harz, Bimetall für alles, was scheuernd, korrosiv oder recycelt ist.
EJS stellt sowohl Extruderschneckenzylinder (Einzelschnecke) als auch Doppelschneckenzylinder – konisch und parallel – für das gesamte Spektrum von Extrusionsanwendungen in nitrierter und bimetallischer Bauweise her. Senden Sie Ihr Maschinenmodell, Ihre Zeichnung und das Harz, das Sie tatsächlich verarbeiten:Fordern Sie eine technische Beratung oder ein Angebot an.
